本章說明安裝設備所需的環境條件,安裝所需的電力、給水及排水。如您已讓本公司安裝,本章可跳過。如您想重新放置本設備,請參考本章。
打開設備的包裝箱時,按《隨機附件清單》檢查提供的全部附件及備用件。
若您已特別在合同中注明選購了某一零件,請根據《隨機附件清單》仔細核對。
如有任何零件丟失或損壞,請立即與您的供貨商或本公司聯系。
1.1 安裝的環境條件
放置設備應滿足下列條件:
1.1.1 周圍環境
溫度范圍:5~35℃;
濕度范圍:≤85%RH;
大氣壓力:86~106KPa;
空氣質量:無高濃度粉塵和腐蝕性氣體;
地面要求:平整、通風良好。
1.1.2 空間位置
為了通風及操作、維修方便,請按下列要求的空間位置來擺放設備。
1. 設備四周至少應留有一人通過的空間,即≥400mm;
2. 設備開箱門處應留有箱門能任意正常開關的空間,且設備箱門的正前方不能有其它物件,以免設備開箱門時排出的熱濕蒸汽使之受潮或燙壞。
3. 本設備的詳細空間尺寸要求見具體的空間尺寸圖。
1.2 設備供電條件
1.2.1 供電條件
檢查市電供電設備(提供電源的電纜線直徑、供電開關的容量等),確保其滿足下列條件:
1. 頻率及誤差: 50±0.5Hz;
2. 電壓及誤差: AC 220±10%V;
3. 用戶供電電源開關禁止使用閘刀開關或電源插座,一定要使用斷路器。
設備在運行時,設備供電電壓不能超過額定電壓的±10%。若超出此范圍,可能會導致設備報警(如:E05 箱內循環風機過熱\E06
箱內循環風機過流)或停機。(±5%佳)。
由于閘刀開關和電源插座本身的電氣特性,若用其作為本設備的供電開關,則會造成設備隱患。
1.2.2 接地線

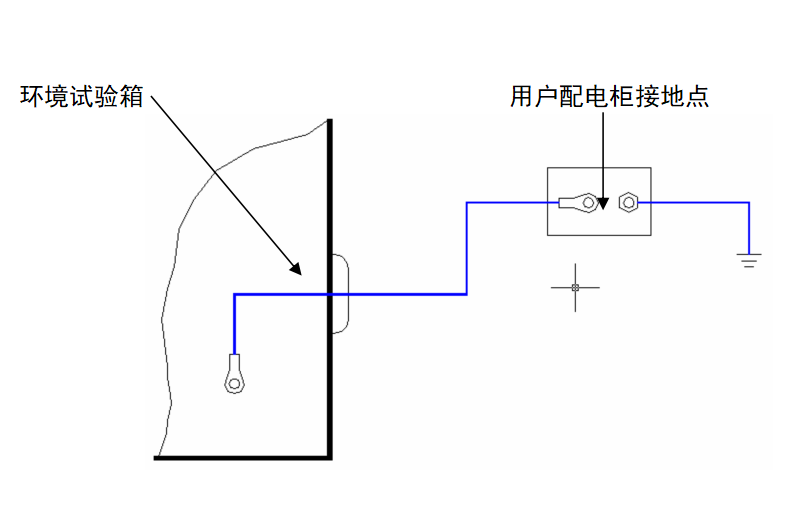

設備接地可防止電擊和由于運行不良而產生的噪聲。設備提供了接地線,請事先準備好
接地端子。如(接地線圖):
設備使用前必須接地,若沒接地,設備發生漏電的意外情況時,漏電保護開關將不會動作,這必然會發生觸電的危險事故;
不得將地線連接到氣體管道;
不得和其它設備共用地線。
供電電源無接地端子時,連接地線使得對地電阻≤10Ω。
1.2.3 接電纜

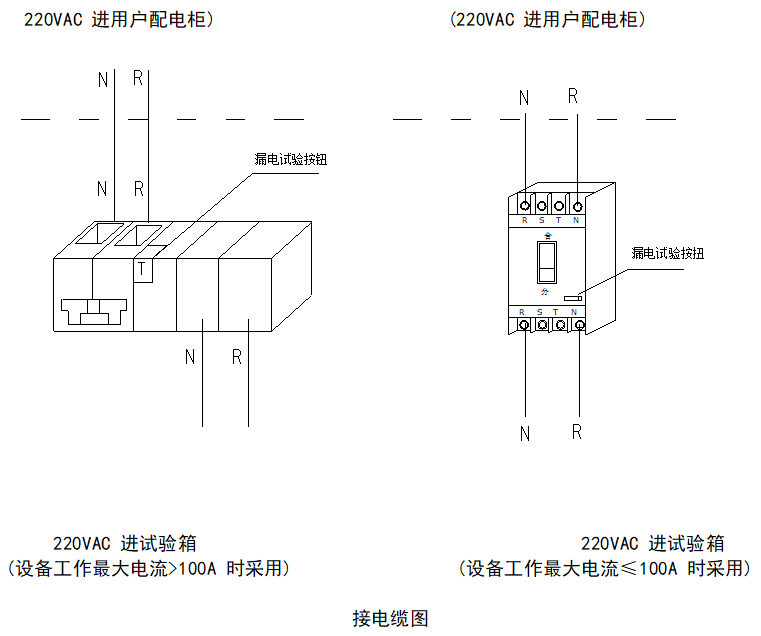

將設備的供電電纜與市電電源按(接電纜圖)連接。
電源電纜必須用螺釘上緊,若連接不夠緊會導致接觸電阻增加,從而多產生熱量。嚴重時會有火花產生甚至著火。
1.下列情形不得將主電源開關置于ON
在打開配電柜的蓋板時;
查看電路部分元件或設備進行維修保養時。
2.設備如有樣品電源,用戶須將樣品電源引至設備配電板上的樣品電源接線端子。
若電源相序接錯,設備不能運行,控制器將報“E04 總電源相序錯”的信息,把三相供電電纜中的任意兩相互換即可消除錯誤。
