高低溫試驗箱測試方案
作者:
salmon范
編輯:
瑞凱儀器
來源:
www.jxcucc.com.cn
發布日期: 2019.08.05
一、商業級別溫度要求測試(步測試)
1、低溫工作環境測試
測試名稱:低溫工作環境測試
測試步驟:

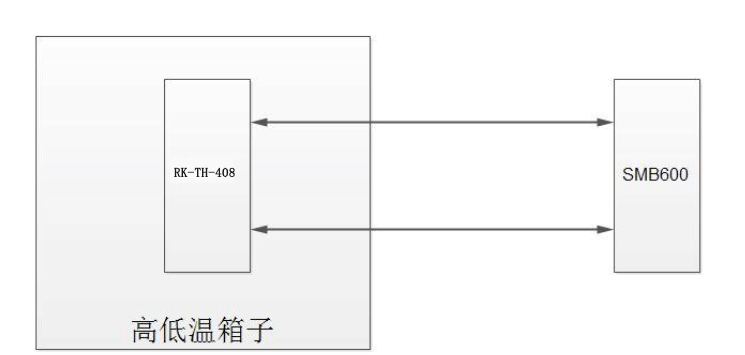

將smartbit所有端口與DUT相連,并將DUT放入高低溫試驗箱中;
將高低溫試驗箱設置文檔為-10℃,按不大于1℃/min 不超過5min時間的平均值的溫度變化速率調控到試驗規定的溫度,給以時間使試驗樣品達到溫度穩定后,開始實驗記時。DUT加電4小時,期間觀察測試儀的流量;
判定結果:
DUT在測試步驟2和3中無丟包,工作正常;
記錄溫度結果;
2、高溫高濕工作環境測試
測試名稱:高溫高濕工作環境測
試測試步驟:
將smartbit 所有端口與DUT相連,并將DUT放入高低溫試驗箱中;
將高低溫試驗箱設置文檔為55℃,濕度85%~90%,按不大于1℃/min不超過5min時間的平均值的溫度變化速率調控到試驗規定的溫度,給以時間使試驗樣品達到溫度穩定后,開始實驗記時。DUT加電4小時,期間觀察測試儀的流量;
判斷結果:
DUT在測試步驟2和3中無丟包,工作正常;
記錄溫度結果;
二、工業級別工作溫度測試
1、低溫工作環境測試
測試名稱:低溫工作環境測試
測試步驟:
將smartbit所有端口與DUT相連,并將DUT放入高低溫試驗箱中;
將高低溫試驗箱設置文檔為-40℃,按不大于1℃/min不超過5mnin時間的平均值的溫度變化速率調控到試驗規定的溫度,給以時間使試驗樣品達到溫度穩定后,開始實驗記時。DUT加電4小時,期間觀察測試儀的流量;
判定結果:
DUT在測試步驟2和3中無丟包,工作正常;
記錄溫度結果;
2、高溫高濕工作環境測試
測試名稱:高溫高濕工作環境測試
測試步驟:
將smartbit所有端口與DUT相連,并將DUT放入高低溫試驗箱中;
將高低溫試驗箱設置文檔為90℃,濕度85%~90%,按不大于1℃/min不超過5min時間的平均值的溫度變化速率調控到試驗規定的溫度,給以時間使試驗樣品達到溫度穩定后,開始實驗記時。DUT加電4小時,期間觀察測試儀的流量;
判斷結果:
DUT在測試步驟2和3中無丟包,工作正常;
記錄溫度結果;
三、儲存溫度測試(后測試)
產品低溫儲存實驗
測試名稱:產品低溫儲存實驗
測試目的:檢查產品在低溫下儲存的適應性
測試步驟:
將DUT放入高低溫試驗箱內;
將試驗箱設置為-40℃, DUT加電48個小時;按不大于1℃/min 不超過5min時間的平均值的溫度變化速率調控到試驗規定的溫度,給以時間使試驗樣品達到溫度穩定后,開始實驗記時。
低溫48小時后,DUT常溫下恢復2小時,smatbit儀器與DUT所有端口相連,進行流量測試;
記錄測試溫度;
判定結果:
設備運行正常,流量測試無丟包;
指示燈工作正常;
