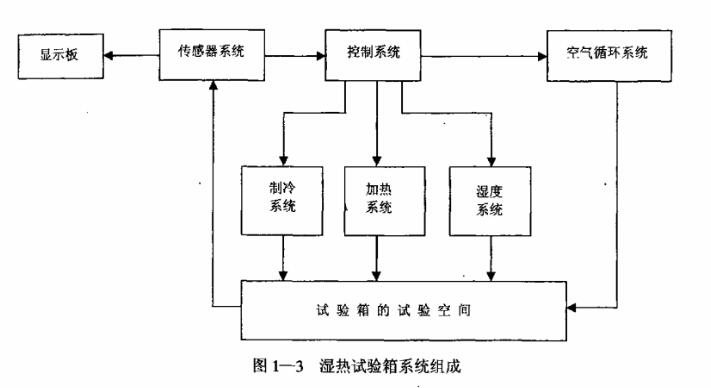

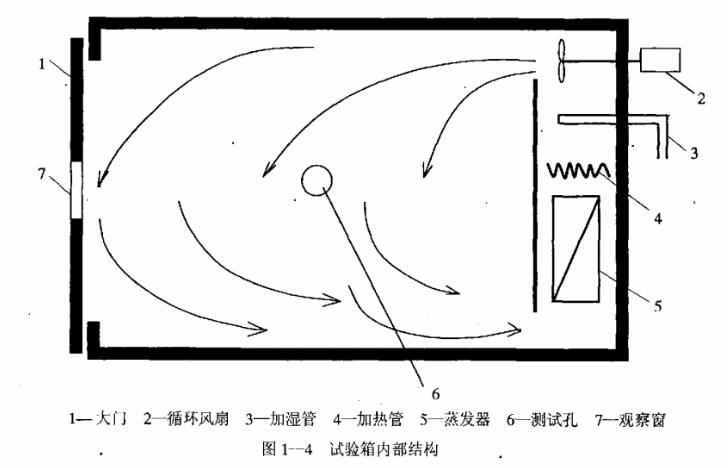

在各種環境試驗測試中以溫、濕度試驗為常見且以使用中、小型高低溫試驗箱居多，因此本文以高低溫濕熱試驗箱為例作以介紹。高低溫濕熱試驗箱由制冷系統、加熱系統、控制系統、濕度系統、空氣循環系統和傳感器系統等組成，見圖1-3所示，試驗箱內部結構見圖1-4。

下面簡要敘述一下這幾個主要 系統的工作原理和工作過程。

    制冷系統是高低溫濕熱試驗箱的關鍵部分之一，一般來說制冷方式采用蒸氣壓縮式制冷。根據試驗箱工作溫度范圍不同，制冷型式有：單級制冷、雙級制冷和復疊式制冷。它們主要由壓縮機、冷凝器、節流機構和蒸發器組成。以東莞瑞凱儀器生產的試驗箱制冷系統為例(見圖1-5), 它由兩部分組成，分別稱為高溫部分和低溫部分，每一部分都是一個相對獨立的制冷系統。高溫部分制冷劑的蒸發吸熱來自低溫部分制冷劑的冷凝放熱；低溫部分制冷劑的蒸發是從試驗箱內空氣吸熱來獲取熱量。高溫部分和低溫部分是用蒸發冷凝器聯系起來的，它既是高溫部分的蒸發器，也是低溫部分的冷凝器。瑞凱試驗箱的高溫部分制冷劑采用中溫制冷劑HFC-404，低溫部分制冷劑采用低溫制冷劑R23，箱內溫度能達到-70C 。

    加熱系統：它相對制冷系統而言比較簡單。它主要出電阻絲組成。如果要求升溫速率較大，則加熱絲功率也比較大，而且在試驗箱的底板也設有加熱器。加熱系統的加熱量可由控制系統來決定。
    控制系統：是試驗箱的核心，它決定了試驗箱的升降溫速率及精度等重要指標?，F有試驗箱的控制器大都采用PID控制方法。
    濕度系統：分為加濕和除濕兩個子系統。加濕方式一般采用燕氣加濕法，即將常壓蒸氣直接注人試驗空間加濕。這種加濕方法加濕能力強，速度快，加濕控制靈敏，尤其在降溫時容易實現強制加濕。除濕有兩種方式：冷卻除濕和干燥器除濕。冷卻除濕是將空氣冷卻到露點溫度以下，使大于飽和含濕量的水氣凝結析出，這樣就降低了濕度。干燥器除濕是利用氣泵將試驗箱內的空氣抽出并送人干燥器進行干燥，干燥完后又送人試驗箱內，如此反復循環進行除濕。現在大部分試驗箱采用前一一種除濕方法，后一種除濕方法用于有特殊要求的場合，且費用較貴。
    傳感器系統：試驗箱的傳感器主要是溫度和濕度傳感器。溫度傳感器應用較多的是鉑電阻和熱電偶。濕度的測量方法有兩種：干濕球溫度計法和固態電子式傳感器直接測量法。
    空氣循環系統：一般由風機及其驅動電機構成。
